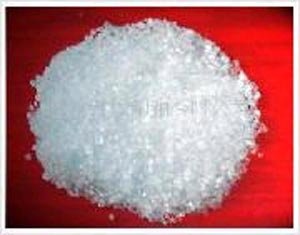

熔块，是陶瓷釉料的主要原料，采用精制原料，以天然气作燃料、利用具有国际先进水平的单马蹄焰高温池炉熔制。产品洁净无暇、水淬均匀、配方合理，用其可以配制出适合各种坯体、烧成温度和烧成时间的釉料，釉面光泽度好，无气孔、棕眼、波浪纹等缺陷。
一、水晶熔块

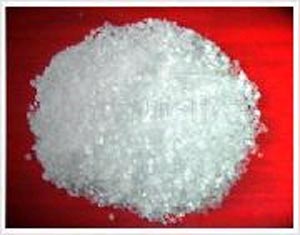

水晶熔块
产品说明：1、YKZ-8201、YKZ-8202、KSJ-211主要用于化妆土和亚光生料釉。加入量视烧成温度来定。
2、YKZ-8202、YKZ-8203、KSJ-2048、KSJ-2068等产品主要用于二次烧壁砖细度控制1-3（g/100ml）比重1.8-1.85，流速40-60秒，施釉量50g-60g（200X300mm2）。
3、YKZ-8206、YKZ-8408、YKZ-8209、KSJ-2217、KSJ-2218、KSJ-2219、KSJ-2238主要用于一次壁砖。可用于KSKJ-110来调整温度。KSJ-2217主要用来做深色壁砖，对一般色料都比较适应。KSJ-2210是一种超平水晶熔块。以上产品操作参数为流速40-60秒、比重1.8-1.9、施釉量80g-90g（250X330mm2）。残渣量4-5g（100ml），烧成周期控制在40-60分钟范围内。
4、YKS-306是一种亚光透明生料釉，可用KSJ-211和KSJ-2217来调整温度做深色砖。也可用YKZ-8201、YKZ8202、来调整温度做白色砖，另外需加适量的夕酸锆来调整白度，烧成周期最好40分钟以上。
二、乳白熔块釉
乳白熔块釉
产品说明：
|
|
釉编号
|
体膨胀系数 （×10-7/℃)
|
软化点
（℃）
|
烧成
|
使 用 说 明
|
|
S.F.F
|
D.F.F
|
|
★
|
YKZ-8201
|
200
|
720
|
|
|
膨胀系数大，可用于亚光釉、化妆土，作熔剂使用
|
|
★
|
YKZ-8202
|
170
|
650
|
|
●
|
亮度、平整度佳，烧成范围宽1030℃—1100℃均可，作二次烧壁砖使用。
|
|
★
|
YKZ-8203
|
180
|
700
|
|
●
|
白度、亮度好，适用于二次烧壁砖使用，也可当熔剂使用。
|
|
|
YKZ-8206
|
180
|
750
|
●
|
|
适用一次烧地、壁砖使用1100℃—1150℃，白度好，亮度、平整度佳。
|
|
|
YKZ-8208
|
180
|
750
|
●
|
|
膨胀系数稍大，用于一次烧，大规格壁砖，适用温度1100℃—1150℃白度好，亮度、平整度佳。
|
|
|
YKZ-8209
|
180
|
750
|
●
|
|
膨胀系数稍大，用于一次烧，大规格壁砖，适用温度1100℃—1150℃白度好，亮度、平整度佳。
|
备注：
1.S.F.F（Single Fast firing）：一次快速烧成
2.D.F.F（Double Fast firing）：二次快速烧成
3.前面加“★”的产品须提前订货，每次订量不得少于100吨。
