在铜釉中如果渗有高分量的磷酸盐，而氧化铝的成份又低，那在高温烧成后表面釉色总泛上青蓝的色调，而过去还当这是钴料烧成的。长沙窑像中国其它瓷器，常就地采用漫山遍野的凤尾草作为釉料，凤尾草含氧化钙，又带有磷酸盐，在烧成后铜釉的纹饰便带松石绿的色层。

　　含氧化钙多的釉水也称石灰釉，在高温中烧成透明的松石绿表层，但石灰釉在高温中的黏度低，容易流淌，因此不好控制。在这种乳浊白釉中加入铜釉，高温烧成便更容易烧成蓝釉，与铜绿相辉映而成松石绿或孔雀绿。但由于釉的流淌强而不易成色，这就说明了长沙窑的蓝釉器为数不多。蓝色的形成并不是釉料所致，而其实是一种光线反射的蓝，这种蓝釉器常被误认为火度不够的畸形产物，但这类变态的器物因为稀有及美丽，却为收藏家所钟爱。

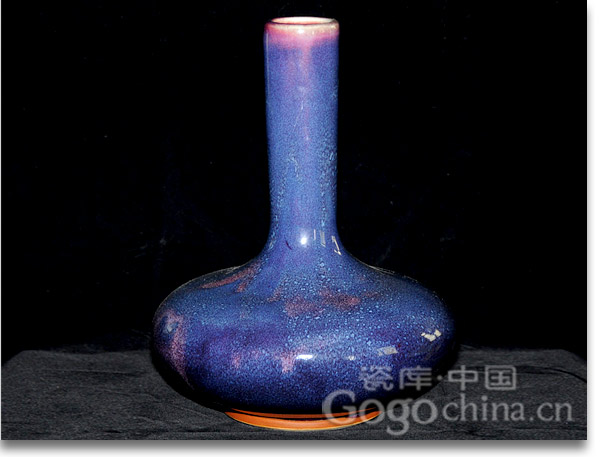

图：宝石蓝釉钧瓷胆瓶

　　在蓝釉中的乳浊物是磷酸盐造成，在冷却过程中磷会把釉中的钙与硅分隔成不可相熔的两层玻化物，却又胶化成一体的“玻璃中的玻璃”，这种现象在陶瓷科技上又称为“液——液分相釉”。对长沙窑器来说，这两种液相中，一为氧化钙，是相连成连续性的液浆，而另一液相则为氧化硅，是包含在钙的液浆中的无数孤立颗粒。这些小颗粒都很微细，直径不到0.08微米（um），比光波中蓝光的波长（0.4-0.5微米um）还细，由于光波中的干涉作用，便析出一股短波光谱中的蓝色的光，使得长沙窑器的釉中泛蓝而看似蓝色的颜料。这种原理就像列理(Rayleigh Scattering)散射现象。天空的蓝，就是因阳光在透过大气层的水蒸气分子时，由于这些分子微粒细小，而阳光以大角度散射到地面的光线，根据列理定律，常以短波长的光谱为最有效，也就是蓝光那一端，因此天空常呈现一片蔚蓝。

　　上述这种长沙窑器的液——液分相釉具有特定的化学组成范围，主要特点是含硅多，含铝少，而磷含量也比较高，在烧成后以较慢的冷却速度降温，会分离成两个成份不同，互不混溶的液相，其中一相以无数孤立小液滴形成分散于另一个连续性的液浆里（就好像油和水，互不交溶，但一摇晃，油便在水中散成孤立的颗粒状）。孤立小液滴的大小一般小于0.2微米（1000微米=1毫米），因此波长更短的蓝光容易受到散射。中国历代高温釉中有不少属于液—液分相釉，例如长沙窑、钧窑、龙泉、天目及吉州窑，都带有明显乳浊感和蓝色乳光现象。钧窑的天青釉就是典型的乳光釉。

　　在陶瓷科技分析上也把这种蓝釉乳光的现象称为窑变。窑变釉的产生则建立于液——液分相的成功。因窑变产生蓝光须具备以下条件：

　　1）釉层要厚；

　　2）适度温度烧成后慢速冷却；

　　3）乳浊相（由磷酸盐化鲜而成）诱发液——液分相；

　　4）在分相液中的孤立小液滴必须小于1微米，而釉中多硅少铝。

　　长沙窑的纹饰，只有在烧造时符合这四个条件，才能转蓝，而且蓝光都集中在厚釉的地方。

　　如果提高烧成温度或加快冷却时间，釉中的分相小液滴逐渐回熔，孤立相和连续相合而为一，分相釉变成了透明釉，那就不再泛出蓝光了。

　　蓝色常令人联想起深不可测的大海，而对长居沙漠之中的中东人来说，蓝色的大海令他们心驰神往，因此他们对蓝色情有独钟。长沙的窑工抓住了中东顾客的心理，因此尽量烧造蓝釉的器物以作竞销。最出名的例子便是一个执壶，由蓝色与褐色的联珠纹串成连绵不断的圆圈，颇似波斯地毯的构图。很明显，烧造蓝釉器是窑工们以窑变法尝试烧造成的。所以蓝釉器应当被珍赏而不该当成烧造失败的废品。
