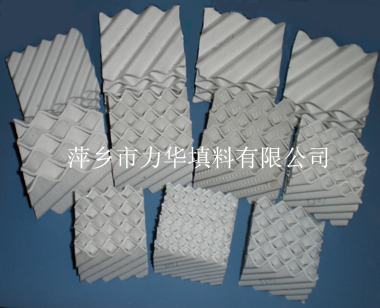

陶瓷波纹规整填料

陶瓷波纹规整填料是一种新型规整填料，陶瓷波纹规整填料是由许多具有相同几何形状的填料单元体组成。由于陶瓷独特的结构，具有良好的亲水性能，其表面可形成极薄的液膜的湍动及气流的倾斜曲折通道能促进气流但又不阻挡气流使陶瓷填料能与金属填料相匹敌，而其耐腐蚀、耐高温性能金属填料却无法相比。表面结构有良好的湿润性能，能使液体加快流动、使填料滞液量降至最低。从而降低了过热、聚合和结焦的机会。

型号	比表面积m²/m³	堆比重kg/ m³	空隙率 %	倾斜角	压力降mmHg/m	理论板数m-1	水力直径 mm	液体负荷m³/m²h	F因子m/s(kg/m³)-1
125Y	125	320	90	450	1.8	1.8	28	0.2-100	3.0
160Y	160	370	85	450	2	2	15	0.2-100	2.8
250Y	250	420	80	450	2	2.5	12	0.2-100	2.6
350Y	350	470	78	450	2.5	2.8	10	0.2-100	2.5
400Y	400	500	75	450	3	3	8	0.2-100	2.0
450Y	450	520	72	450	4	4	7	0.2-100	1.8
550Y	550	620	74	450	5.5	5-6	6	0.18-100	1.4
700Y	700	650	72	450	6	7	5	0.15-100	1.3
100X	100	280	92	300	1.5	1	30	0.2-100	3.5
125X	125	300	90	300	1.8	1.5	28	0.2-100	3.2
160X	160	350	85	300	2	1.8	15	0.2-100	3.0
250X	250	380	80	300	2.5	2.3	12	0.2-100	2.8
350X	350	450	78	300	3	2.5	10	0.2-100	2.6
400X	400	480	75	300	4	2.8	8	0.2-100	2.2
450X	450	500	72	300	4.5	3-4	7	0.2-100	2.0
470X	470	440	75	300	5	5	7	0.2-100	1.8
550X	550	620	74	300	5.5	5-6	6	0.18-100	1.4
700X	700	650	72	300	6	7	5	0.15-100	1.3

优点
　　流通量大。新塔设计可缩小塔直径，老塔改造可大幅度增加处理量。
　　分离效率高。较散堆填料有大得多的比表面积。
　　压降低。可大量节约能源。
　　操作弹性大，放大效应不明显。
　　适用于各种塔径。
　　强抗酸、碱尤其是H₂S、环烷酸氯离子的腐蚀。

具体应用
　　卤化有机化合物的精馏
　　对压降和理论板数有严格要求的腐蚀性混合物的精馏、吸收等过程。
　　硫酸吸收、硝酸提浓及化肥厂气体净化等有大量本性介质的塔中。
　　绝压从100Pa起的真空操作。
　　用作换热器、除雾器或催化剂载体等。
